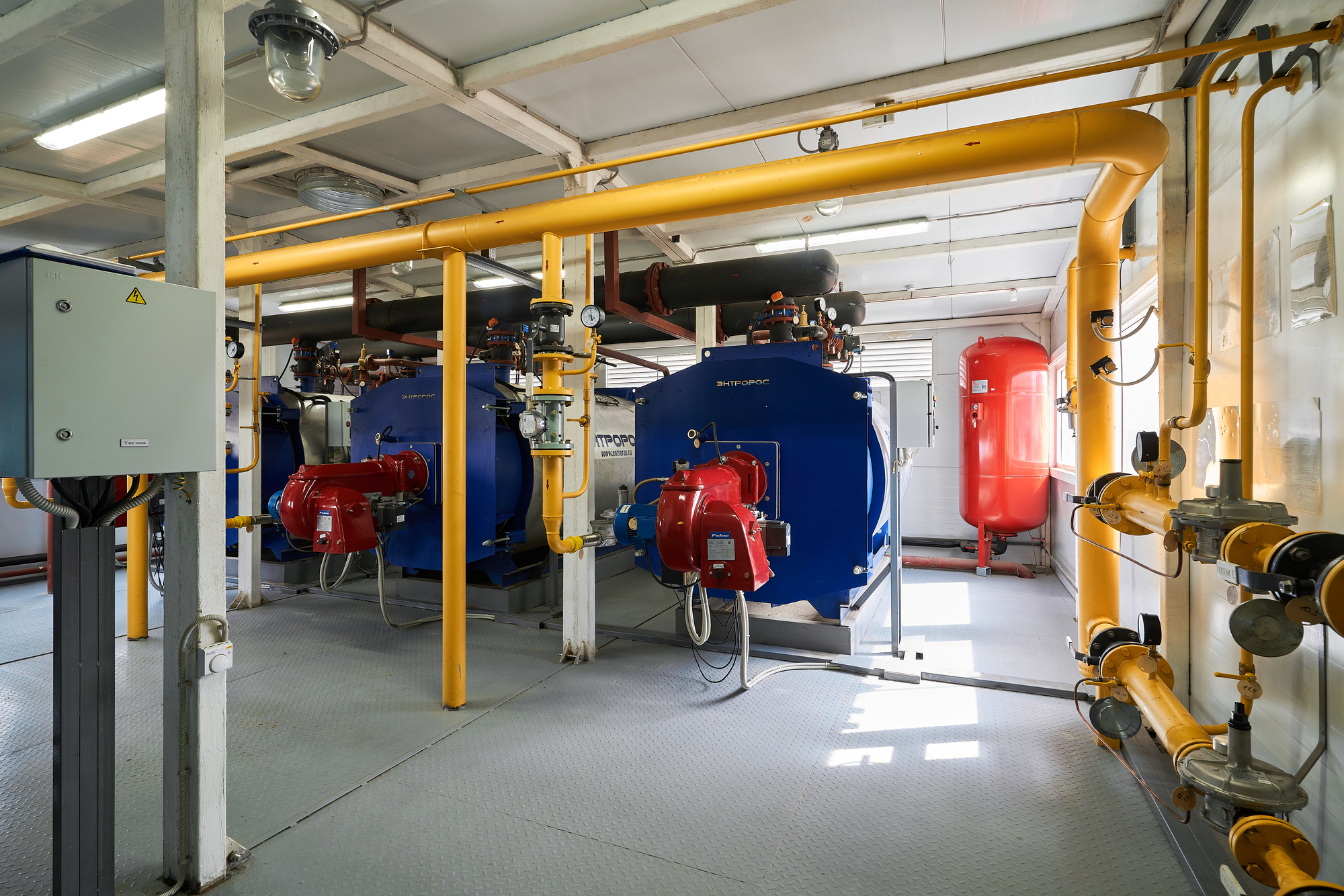

Блочно-модульная котельная (БМК) поставляется в виде блок-модулей полной заводской готовности. Такая котельная, как правило, состоит из одного, двух, трех, четырех и пяти модулей, в зависимости от мощности.

В зависимости от используемого топлива котельные могут быть выполнены в трех вариантах:

• газовые;
• дизельные;
• комбинированные (газ/дизельное топливо).

В базовом варианте БМК-ИСЦ применяется независимая схема теплоснабжения с разделением котлового и сетевого контуров с помощью теплообменного оборудования. Такая схема позволяет обезопасить оборудование котельной от негативного воздействия тепловых сетей: низкого качества воды, перепадов давления и температуры.

Комплект поставки блочно-модульной котельной

В комплект поставки блочной котельной БМК-ИСЦ входят:

• блок-модуль с установленным оборудованием;
• дефлектор с узлом прохода;
• газовые продувочные и сбросные свечи;

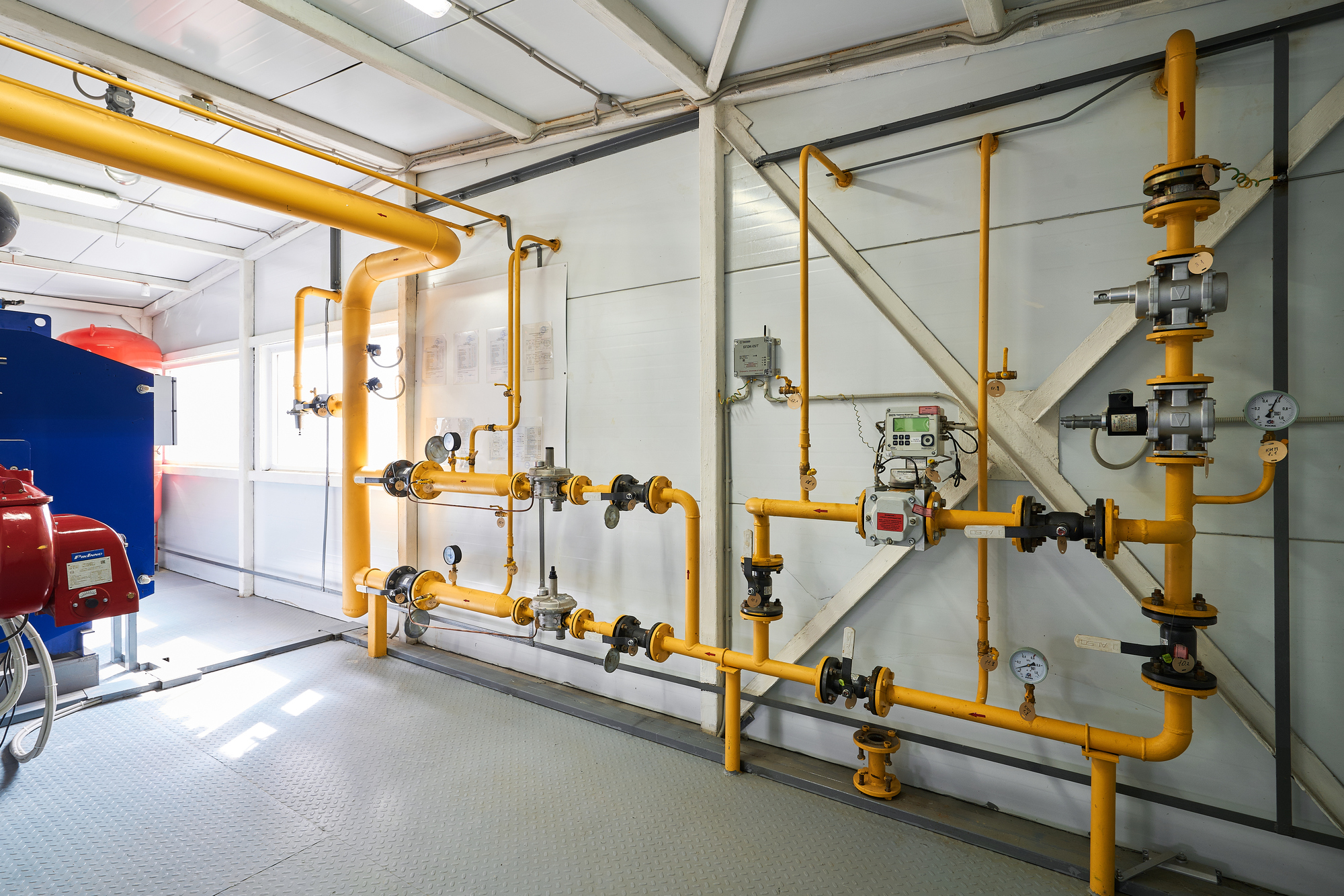

• расходомеры на трубопроводы теплофикации и природного газа;
• покрытие кровли;
• эксплуатационная документация на котельную;
• эксплуатационные документы на основное оборудование котельной.

В комплекте с котельной могут быть поставлены самонесущие дымовые трубы (в базовый комплект поставки не входят). Дымовые трубы имеют разборную конструкцию и поставляются в виде транспортабельных секций.

Дополнительное оборудование

Блочные котельные установки могут быть укомплектованы дополнительным оборудованием:

• автономным дизель-генератором для резервного электроснабжения;
• системой резервного топливоснабжения;
• шумоглушителями для горелок;
• шумоглушителями для дымовых труб.

Система сигнализации автоматической блочно-модульной котельной

Системы автоматики обеспечивают работу БМК-ИСЦ без постоянного присутствия обслуживающего персонала.

БМК-ИСЦ оборудована системами пожарной и охранной сигнализации, которая  отключает подачу топлива и осуществляет передачу аварийных сигналов на диспетчерский пункт в следующих случаях:

• аварийные ситуации в технологической части котельной и неисправности оборудования (котлы, горелки, насосы, блоки автоматики);
• аварийная загазованность помещения котельной по СН4 и СО;
• возгорание в котельной;
• срабатывание отсечного газового клапана;
• несанкционированный доступ в котельную.

Погодозависимое регулирование

В целях повышения эффективности использования тепловой энергии, экономии средств и создания комфортных условий для потребителя БМК-ИСЦ оснащены системой погодозависимого регулирования. В зависимости от температуры наружного воздуха котловая автоматика плавно изменяет режим работы котельной, поддерживая соответствующие температурные параметры теплоносителя

Работы на объекте включают в себя сборку блок-модулей в единую установку, подключение к инженерным коммуникациям, проведение пуско-наладочных и приемо-сдаточных работ.
Типоряд БМК-ИСЦ включает котельные тепловой установленной мощностью от 0,3 до 16 МВт. Установки свыше этой мощности, тоже могут собираться в блочно-модульном исполнении с ограничением в 5 МВт (например, 20-25-30 МВт и более), либо в специальном исполнении. Также котельные больше 20 МВт могут собираться стационарно на объекте.
Варианты исполнения определяются исходными данными, пожеланиями заказчика и ценообразованием.

Требования к площадке при заказе БМК

• Наличие разрешения на строительство котельной;
• Требуемая площадь участка для размещения блок-модулей;
• Устройство фундамента под котельную и дымовую трубу;
• Подвод наружных инженерных сетей (газоснабжения, водоснабжения, водоотведения, электроснабжения и теплоснабжения);
• Для доставки и разгрузки блок-модулей должен быть обеспечен подъезд для большегрузного транспорта и подъемного крана.

Высота дымовых труб определяется в соответствии с действующими нормативами по рассеиванию продуктов сгорания от котельной.

Сроки изготовления БМК котельной

В связи с тем, что большая часть работ (более 90%) выполняется на заводе с использованием высокоточного автоматизированного оборудования, а часть операций выполняется параллельно (изготовление блок-модулей и строительство фундамента на объекте) сроки изготовления блочно-модульной котельной значительно меньше по сравнению со строительством стационарной котельной.

Проектные сроки поставки блочно-модульных котельных зависят от установленной мощности и составляют:

• До 1 МВт – не более 4 месяцев
• 1 – 7 МВт – не более 5 месяцев
• 7 – 16 МВт – не более 6 месяцев.

По договоренности с заказчиком и в зависимости от загруженности производственных мощностей сроки поставки могут быть скорректированы в меньшую сторону.

Транспортировка блочно-модульной котельной

Транспортировка блочно-модульной котельной БМК-ИСЦ к месту установки осуществляется автомобильным или железнодорожным транспортом. Многомодульные котельные доставляются отдельными модулями и соединяются на месте. Гарантируется сохранность и работоспособность оборудования котельной во время транспортировки и проведения погрузочно-разгрузочных работ.

БМК-ИСЦ может быть установлена:

• на открытой площадке
• на подготовленный фундамент;
• на крыше здания.

Комплекс работ

Поставка блочно-модульной котельной – это комплекс работ, который включает в себя все необходимые этапы:

• Предпроектные исследования (сбор исходных данных в виде получения разрешительных документов, сбора технических условий, расчета нагрузок, проведения изысканий)
• Проектирование котельной
• Составление сметы
• Согласование проекта с заказчиком, прохождение экспертизы проекта
• Заказ оборудования, комплектация котельной в полном объеме
• Изготовление блок-модулей в заводских условиях, проведение испытаний
• Неразрушающий контроль сварных соединений в собственной аттестованной лаборатории (визуально-измерительный и ультразвуковой контроль) и специалистами сторонней лаборатории (радиографический (рентгеновский) контроль).
• Строительство фундамента
• Прокладка и присоединение инженерных коммуникаций
• Доставка, разгрузка и монтаж блок-модулей на объекте
• Изготовление, доставка и монтаж дымовой трубы
• Проведение пуско-наладочных работ
• Сдача блочно-модульной котельной заказчику.

Выезд на объект

Для более детального ознакомления с блочно-модульной котельной заказчику может быть организован выезд на действующий объект из более, чем 500 действующих котельных нашего производства, которые на сегодняшний день успешно работают в 17 регионах России.

Сервисное обслуживание

Сервисное обслуживание БМК выполнятся специализированными организациями на договорной основе. Наша компания как производитель также может предложить данную услугу.

Гарантийные обязательства и срок службы

Гарантийный срок эксплуатации БМК-ИСЦ со-ставляет 12 месяцев с момента сдачи котельной в эксплуатацию, но не более 24 месяцев с момен-та отгрузки.Расчетный срок службы БМК-ИСЦ не менее 25 лет.
