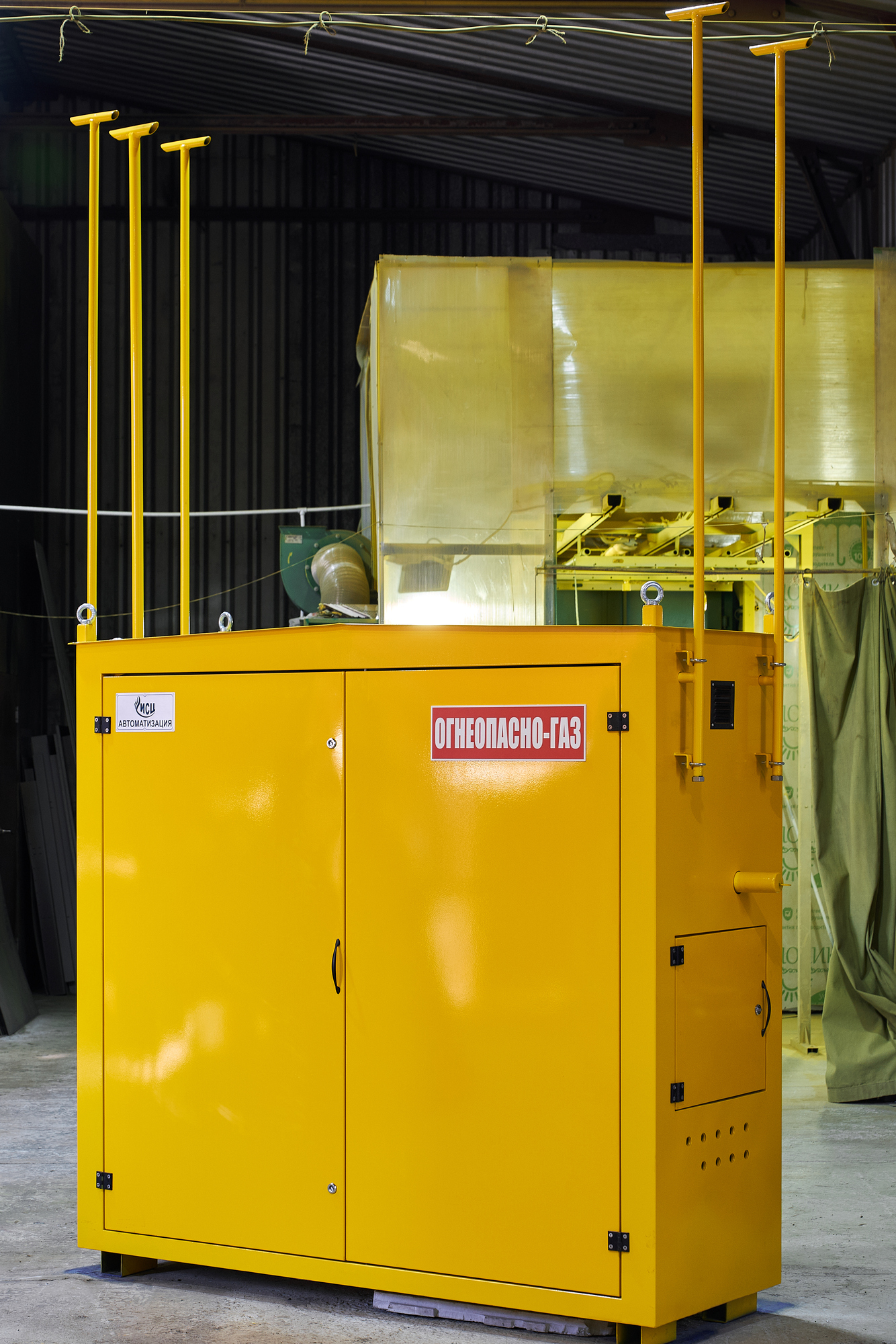

Газорегуляторный пункт шкафной (ГРПШ) предназначен для редуцирования высокого и среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.Надежный и безопасный в работе. Используется для снабжения газа промышленных предприятий, агропромышленных комплексов, теплиц, ЖКХ, установок котельных и прочее. Фильтрует поток газа, проходящего через него. Удобный и простой в обслуживании. Возможен контроль за измерениями и сбором показателей дистанционно благодаря конструктиву телеметрии.

Существует несколько видов ГРПШ, отличающихся количеством и типом линий редуцирования:

• с одной линией (основной) и байпасом;
• с основной и резервной линией;
• с двумя линиями, оснащёнными автономными регуляторами среднего и низкого давления (они устанавливаются в системе как последовательно, так и параллельно).

Шкафы разной конфигурации оснащены одним или двумя выходами. Входы, как и выходы, могут быть размещены вертикально или горизонтально: всё зависит от конкретной конфигурации и варианта исполнения оборудования.

НАЗНАЧЕНИЕ ГАЗОРЕГУЛЯТОРНЫХ ПУНКТОВ ГРПШ

Шкафные газорегуляторные пункты разных типов применяются для решения следующих задач:

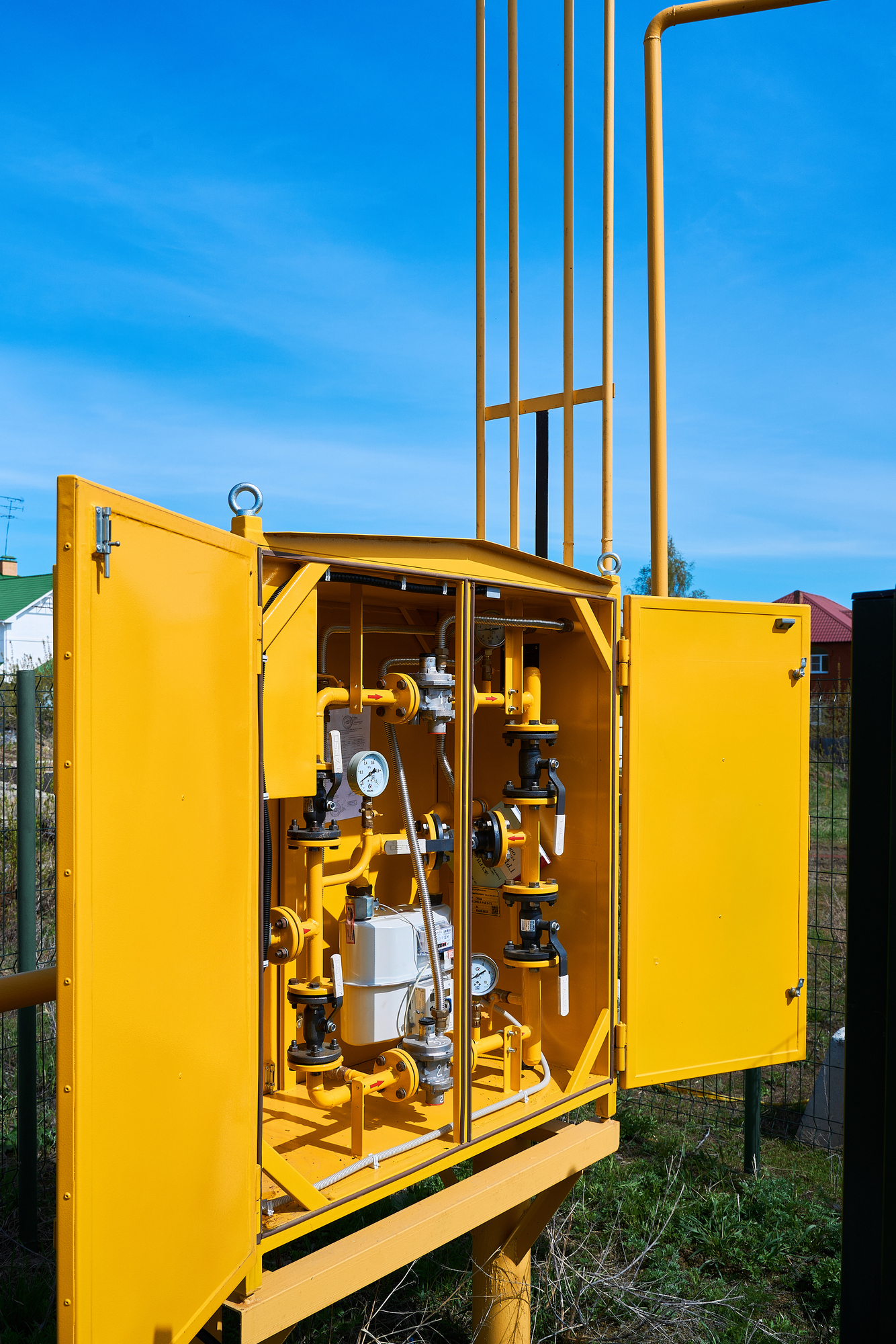

• Обеспечения газоснабжения жилых объектов. Домовые ГРПШ обычно оснащены одной линией редуцирования.
• Организации газоснабжения на промышленных объектах и производствах.

В состав также входит дополнительное оборудование, тип которого зависит от назначения:

• узлы учёта расхода газа;
• газовые и электрообогреватели;
• системы автоматики и дистанционного управления.

Количество и тип дополнительных компонентов напрямую зависит от назначения и особенностей эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ГРПШ

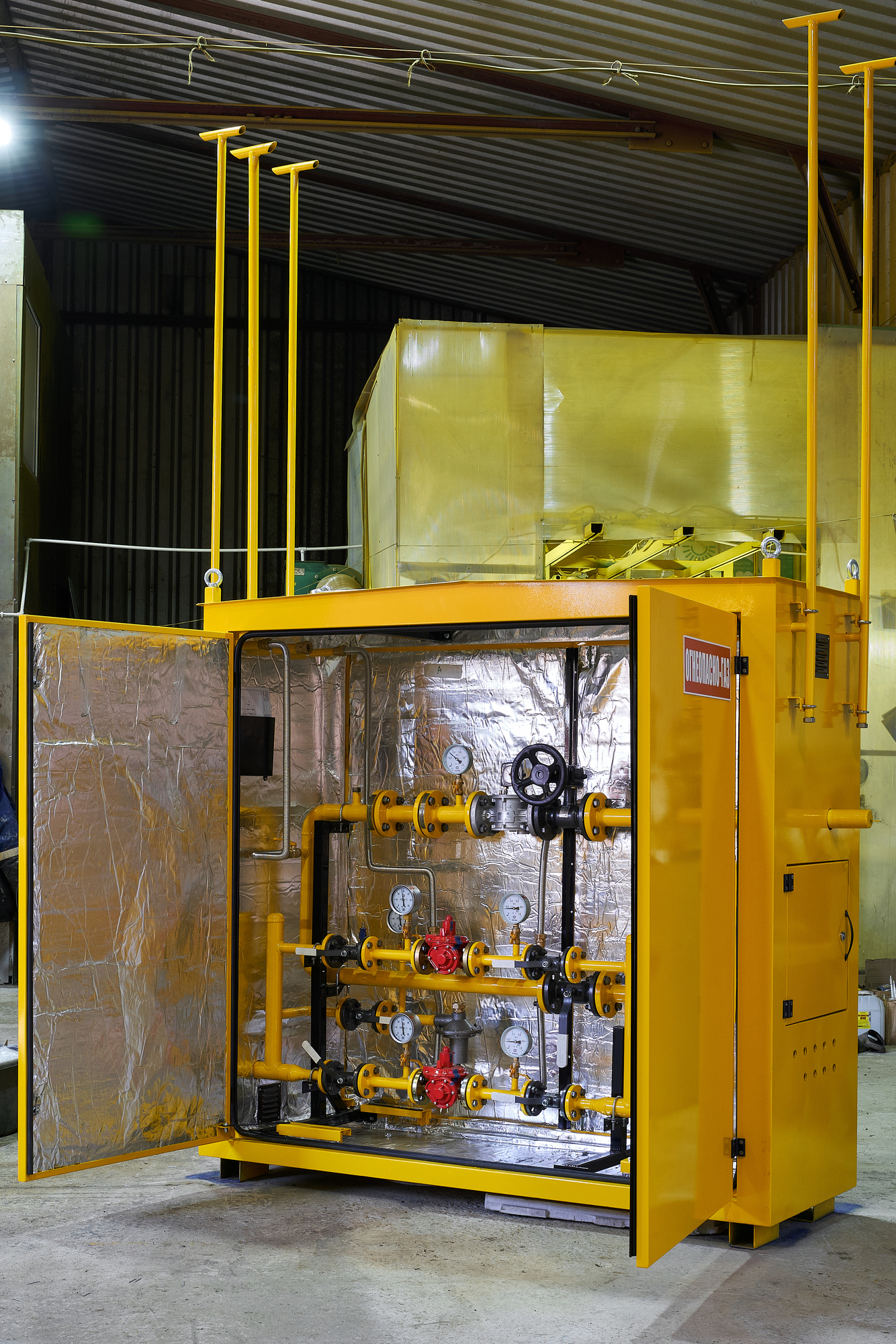

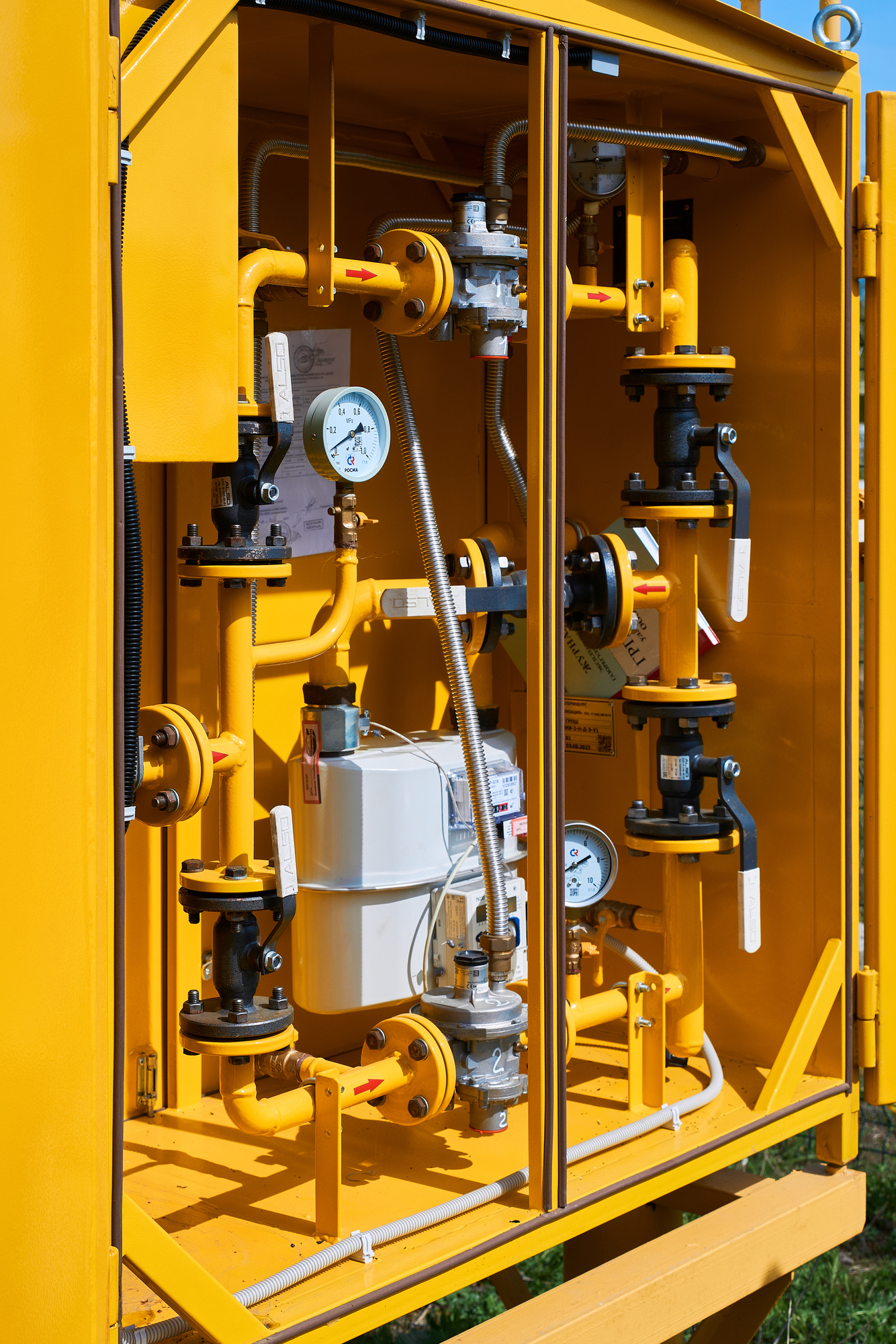

В состав каждой линии редуцирования оборудования входят следующие узлы и компоненты:

• шаровый кран, установленный на входе;
• газовый фильтр для очистки подаваемой в обслуживаемую систему газоснабжения среды;
• комплект предохранительных клапанов (сбросной и запорный);
• регулятор давления газа;
• шаровый кран, установленный на выходной линии;
• обеспечивающие контроль давления манометры, устанавливаемые на линии входа и выхода.

Также конструкцией предусмотрена установка кранов высокой и низкой продувки системы, которые используют при ремонте и техобслуживании, а также в случаях, когда при аварии необходимо экстренно сбросить давление транспортируемой среды в атмосферу.

Если с техническим наполнением ГРПШ и расшифровкой всё ясно, остаётся только рассмотреть принцип работы оборудования:

1. Газ из магистральной линии поступает в устройство через открытый кран линии входа.

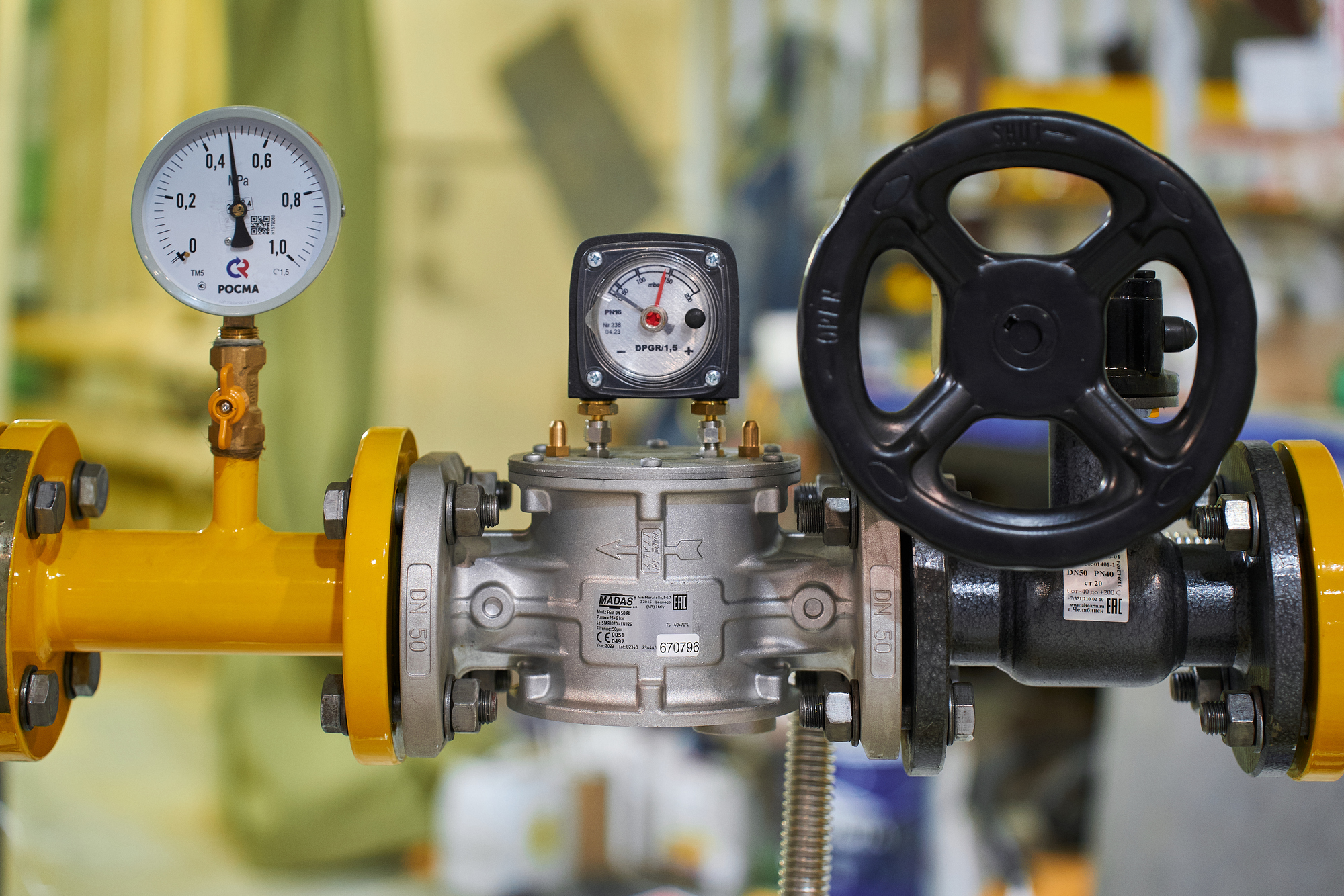

2. Далее он проходит через фильтр, где избавляется от примесей, пыли, частичек коррозии. Фильтр оснащён установленной в нижней части пробкой, используемой для слива конденсата.
3. После линии фильтрации газ попадает в редуктор, понижающий высокое магистральное давление и стабильно удерживающий его в требуемом диапазоне. Он является основным элементом, обеспечивающим подготовку газовой смеси до нужных потребителю значений.
4. После регулятора давления газ поступает в газопровод потребителя через кран выходной линии.
5. Для сброса излишне высокого давления конфигурацией системы предусмотрены клапаны, а также каждая линия редуцирования оснащается кранами для продувки системы.

Основные и резервные линии мало чем отличаются своей конструкцией, поскольку их главное назначение заключается в дублировании друг друга на момент остановки одной из них на ремонт или техобслуживание.

ОСОБЕННОСТИ ВЫБОРА ГРПШ

Зная все особенности шкафных газорегуляторных пунктов и что это, гораздо легче выбрать конкретный вариант исполнения, конфигурацию и техническое оснащение шкафа. Главное, при выборе учитывать два наиболее важных параметра: это поддерживаемый рабочий диапазон давления на входе и выходе из редукционной линии, а также пропускная способность оборудования. Однако нужно помнить, что не всегда наблюдается совпадение выходных значений шкафных пунктов с параметрами регулятора.
