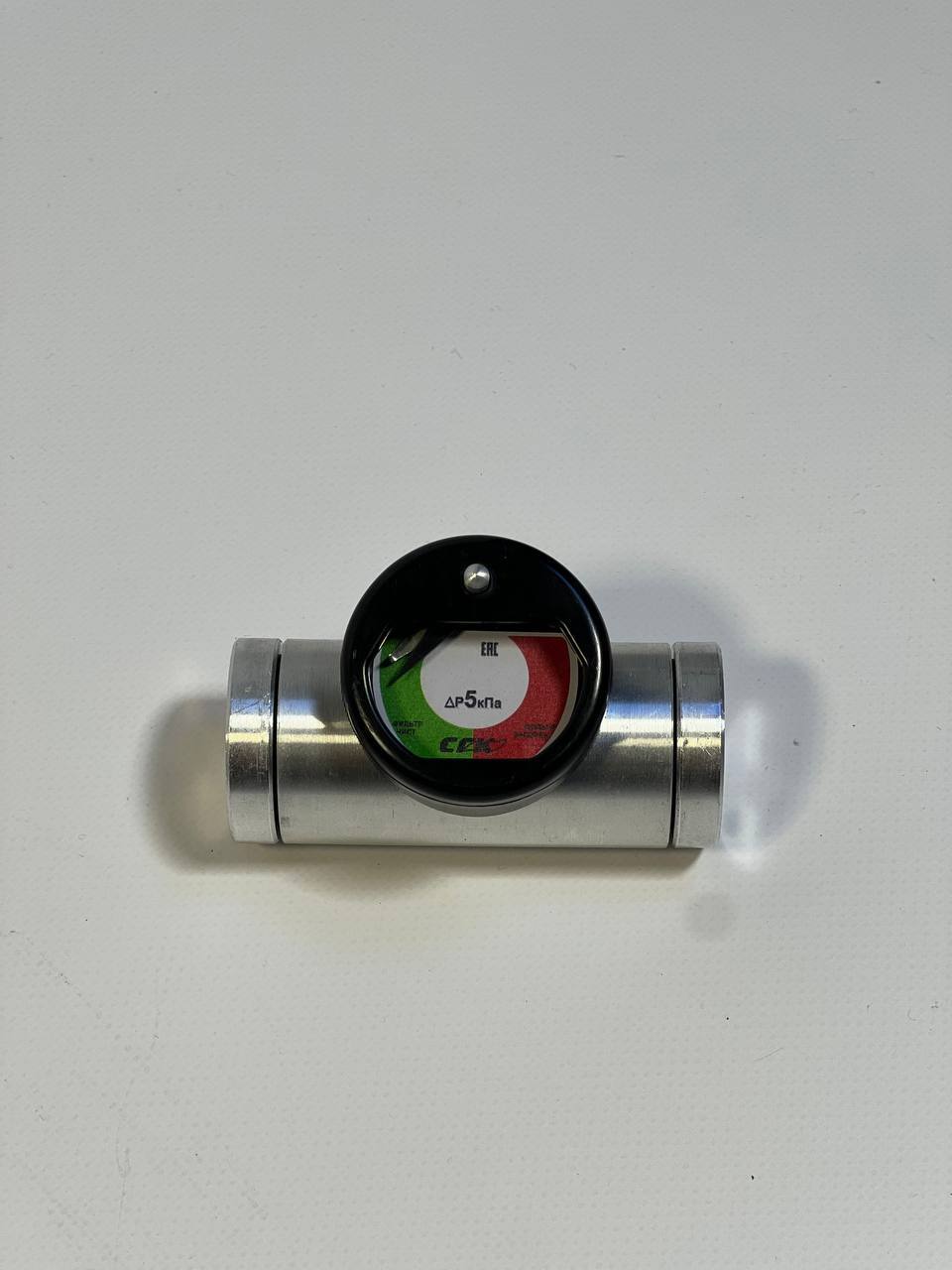

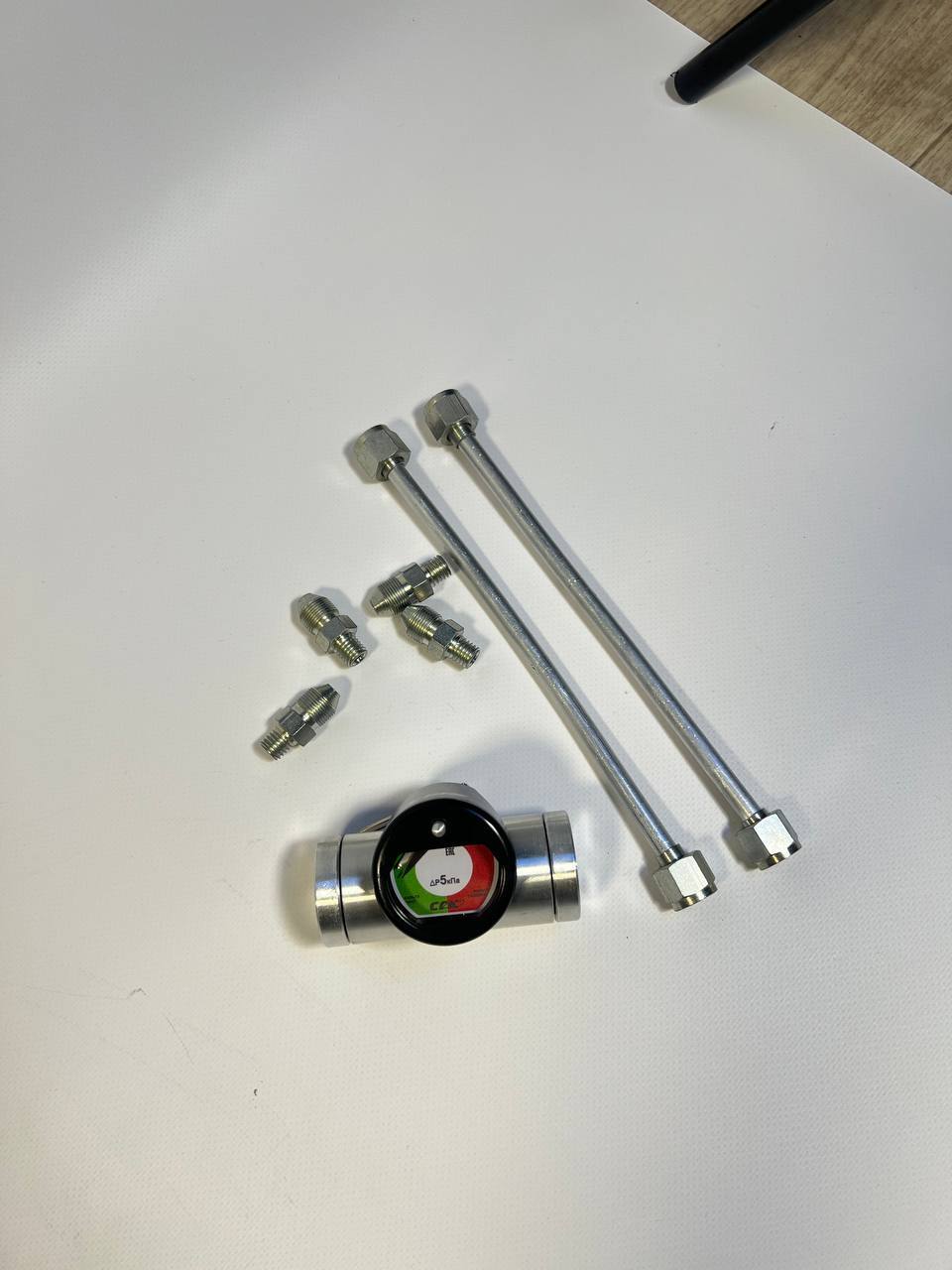

Индикатор перепада давления с КМЧ
засоренности и величины максимально перепада давления на фильтрующем элементе устройства очистки газа (фильтра газа). Индикатор не
имеет нормированных метрологических характеристик, не является средством измерения и не требует периодической поверки.

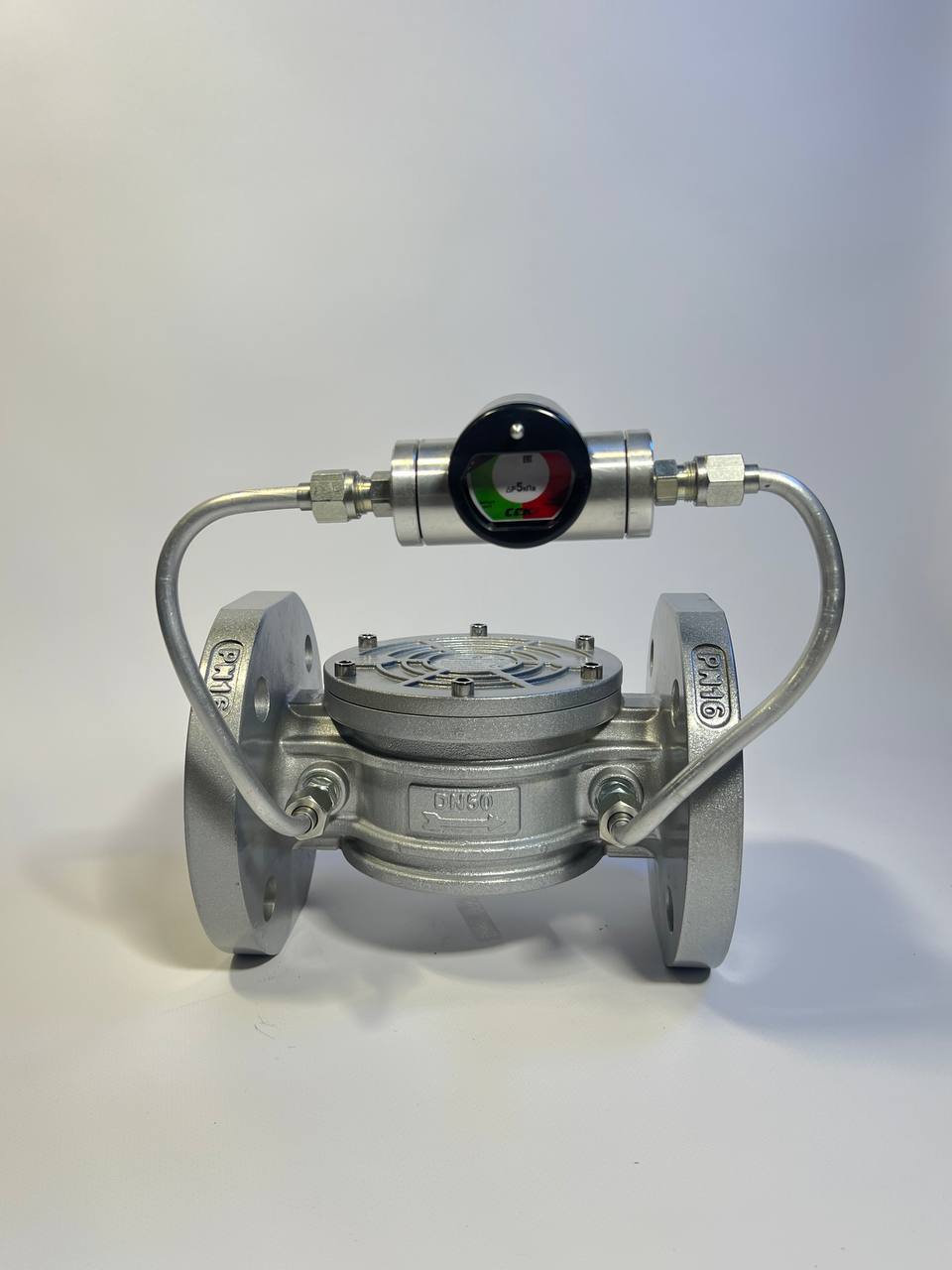

ИПД, интегрированные в системы газовой фильтрации, обеспечивают комплексное повышение эффективности и безопасности процессов очистки. Такие устройства позволяют непрерывно контролировать параметры газа (давление, состав, уровень загрязнений), что помогает своевременно выявлять засорение фильтрующих элементов и предотвращать аварийные ситуации.
Основные технические характеристики.
|
Наименование параметра или размера |
ДИПД-1(2)-5Х |
ДИПД-1(2)-10Х |
|
Рабочая среда |
Природный газ по ГОСТ 5542-2014 |
|
|
Максимальное рабочее давление |
1,2 МПа |
|
|
Максимальный измеряемый перепад давления, кПа |
5 |
10 |
|
Максимально допустимое значение разности давления на входе и выходе индикатора, не приводящее к выходу его из строя |
1,6 МПа |
|
|
Точность индикации раздела шкалы «зеленая зона» и «красная зона», соответствующей перепаду давления на фильтрующем элементе 5кПа или 10 кПа |
±10% |
|
|
Присоединительные размеры |
М14х1 |
|
|
Габаритные размеры |
См. рис1 и рис.2 |
|
|
Масса, не более |
0,6 кг |
|
|
Диапазон температуры рабочей и окружающей среды |
-40…+60 °С |
|
|
Наружный диаметр присоединительной трубки |
8 мм |
|
|
Средний срок службы, лет |
10 |
|
